ECAD-Tool

In Zusammenarbeit mit SamacSys bieten wir Ingenieuren ein unkompliziertes und kostenfreies Click-&-Drop-Tool für Schaltplansymbole, PCB-Footprints und 3D-Modelle, die sich in sämtliche gängigen ECAD-Tools integrieren lassen.

Starten Sie jetzt! Wir erklären Ihnen hier Schritt für Schritt wie Sie die Schaltplansymbole und PCB-Footprints richtig nutzen:

1. Laden Sie sich hier den Library Loader herunter
   (Wir empfehlen Ihnen zum Download den Browser Firefox)


2. Library Loader installieren
   Die kostenlose Software Library Loader wird benötigt, um die PCB-Bauteilebibliotheken in das Dateiformat Ihres ECAD-Tools zu konvertieren
3. Starten Sie Library Loader über die Desktop-Verknüpfung
4. Öffnen Sie Ihr ECAD-Tool, die Bibliotheken werden automatisch geladen

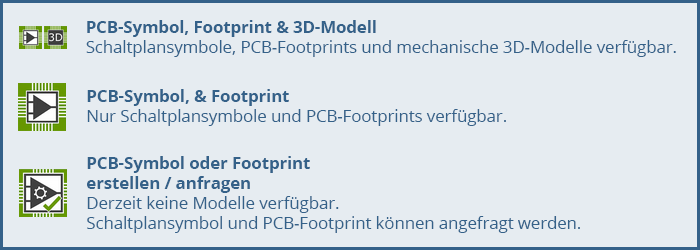

5. Alternativ können Sie bei der Suche nach Bauteilen in unserem Onlineshop auf das ECAD-Modell-Symbol klicken und es in Ihr Design verschieben. Nach der Auswahl stehen die Schaltplansymbole, PCB-Footprints und 3D-Modelle sofort zur Nutzung für Sie bereit.


6. Sollte ein Bauelement beim Klick auf das Download-Icon kein Symbol oder einen Footprint haben, können Sie dieses von SamacSys erstellen lassen oder ein Bauteil anfragen. Nutzen Sie den Wizard von SamacSys, um sowohl das Schaltplansymbol als auch den PCB-Footprint zu erstellen. Um ein Bauteil anzufragen, füllen Sie bitte die benötigten Informationen inklusive Ihrer E-Mail-Adresse aus. Sobald das Engineering-Team Ihren Auftrag abgeschlossen hat, wird SamacSys Sie kontaktieren!
