Reihenklemmen

Geht es bei Anschlussklemmen meist um die Verbindung eines Leiters mit einer Leiterplatte, verbinden Reihenklemmen die Leiter unmittelbar über die Klemmen. Je nach Einsatzgebiet werden sie auf Tragschienen angebracht oder direkt montiert. Für den Anschluss des Leiters hat sich in der praktischen Anwendung neben dem Schraubanschluss auch die Federkrafttechnik etabliert. Mittlerweile unterscheiden wir für den Aufbau eines kompletten Reihenklemmen- Systems zehn unterschiedliche Produktfamilien - allesamt in der bekannten PTR-Qualität. Hierzu zählen neben den verschiedenen Formen der Durchgangsklemmen insbesondere auch Schutzleiterklemmen, Nullleitertrennklemmen, Sicherungsklemmen, Prüftrennklemmen sowie die Transformatorklemmen.

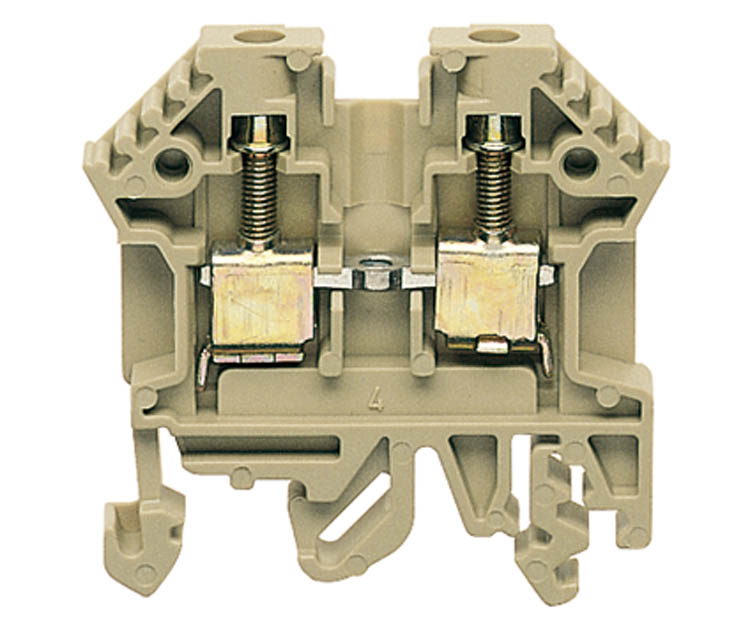

Durchgangsklemmen mit Schraubtechnik von PTR

Vorwiegend wird die Schraubanschlusstechnik verwendet, eine Technik, die sich bis heute millionenfach bewährt hat und welche weltweiten Einsatz findet.
Zugbügel und Schraube werden bei PTR beide aus gehärtetem Stahl hergestellt. Dies gibt der Zugbügeleinheit die erforderliche Kontaktkraft, um den anzuschließenden Leiter gegen die Stromschiene zu pressen und somit eine gasdichte, vibrations- und rüttelsichere Verbindung zu garantieren.
Reihenklemmen mit Schraubanschlusstechnikvon PTR sind verfügbar für einen sehr großen Querschnittsbereich von 0,08 mm² bis 240 mm². Verschiedenste Leiterarten, ob starre oder flexible, mehr- oder feindrähtige Leiter – alles findet mit dieser Technik einen sicheren Kontakt!

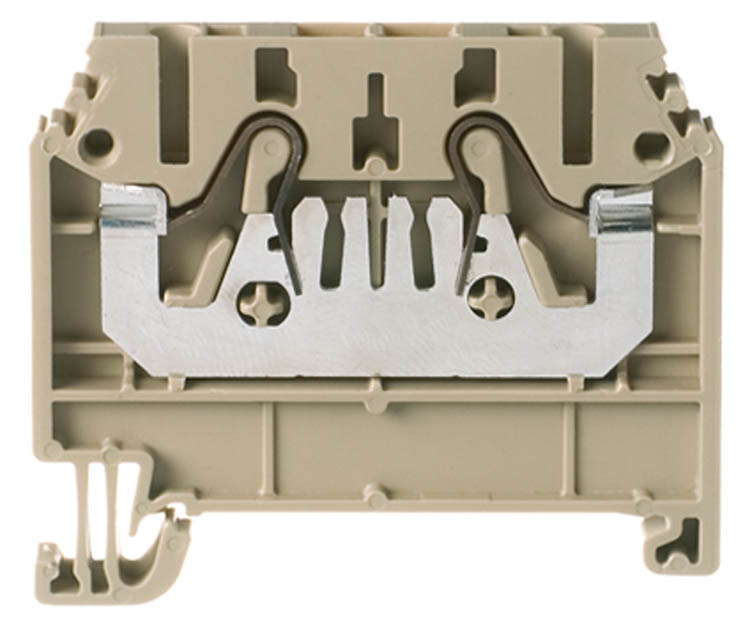

Durchgangsklemmen mit Schenkelfedertechnik von PTR

Schenkelfedertechnik FR / FRSL

Mit Schenkelfederklemmen von PTR sparen Sie bis zu 80% der Verdrahtungszeit ein! Im Gegensatz zu den Schraub- und den Zugfederklemmen benötigen Sie hier keinerlei Werkzeuge zum Anschließen der Leiter. Massivleiter oder flexible Leiter mit Aderendhülse können direkt in die Klemmstelle eingeführt werden. Beim Einführen der Ader wird durch die Schenkelfeder automatisch der Kontakt zur Stromschiene hergestellt. Zum Lösen der Leiter oder zum Einbringen von flexiblen Leitern ohne Aderendhülse kann ein Schraubendreher verwendet werden. Diese Reihenklemmen sind ohne Einschränkungen in allen Feldern der Elektrotechnik einsetzbar.


Durchgangsklemmen mit Zugfedertechnik von PTR

Die Zugfederklemmen der PTR bieten eine zeitsparende Alternative zu den Reihenklemmen mit Schraubanschluss. Das Klemmprinzip ist ähnlich dem der Schraubklemmen SR. Während bei der SR-Baureihe ein Zugbügel den Leiter gegen die Stromschiene zieht, wird die Kontaktkraft bei der ZR-Serie durch eine speziell geformte Feder übertragen. Die Baureihe der ZR-Klemmen besitzt folgende typischen Merkmale, die für praxisnahe Anwendungen ausschlaggebend sind:

  • 4-fache Beschriftungsmöglichkeit
  • doppelter Querverbinderschacht für Steckbrücken
  • Prüfabgriffe an den Kontaktstellen
  • Kodierte Einbaurichtung

Das Zugfederklemmen-Programm der PTR umfasst Durchgangsklemmen und Schutzleiterklemmen bis zu einem Nennquerschnitt von 16 mm², sowie doppelstöckige und dreistöckige Varianten.


Schutzleiterklemmen mit Schraubtechnik von PTR

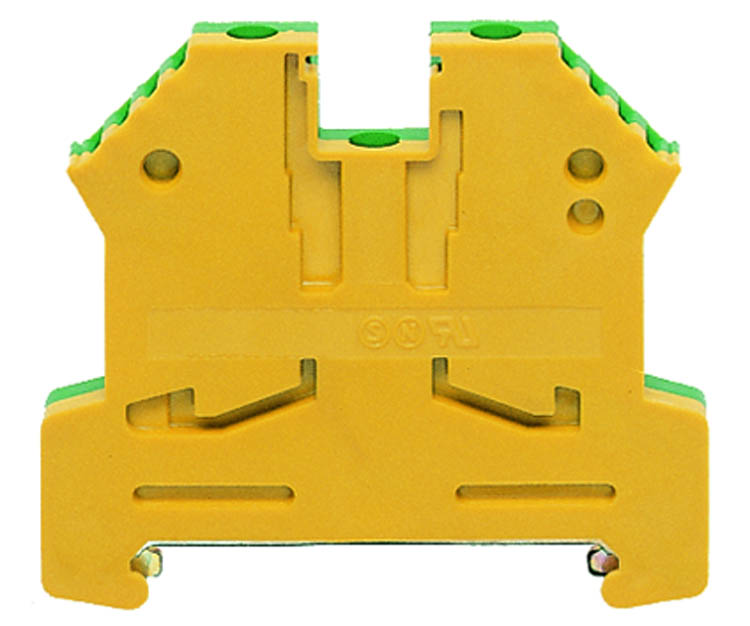

Schutzleiterklemmen SRSL

Die PTR Schutzleiterklemmen von PTR entsprechen den strengen VDE-Anforderungen, die insbesondere geringe Übergangswiderstände, korrosionsfreie Anschlussstellen, gesicherte Schrauben und grün-gelbe Kennzeichnung fordern. Sie können gemeinsam mit Durchgangsklemmen und N-Trennklemmen auf einer Tragschiene angeordnet werden.
Die Isoliergehäuse bestehen aus zwei Schalenhälften aus Polyamid 6.6 und sind zur deutlichen Kennzeichnung in den Farben gelb-grün. Ankommende und abgehende Schutzleiter haben eine separate Klemmstelle. Die Schutzleiterklemmen sind so ausgeführt, dass die Tragschiene zwangsläufig durch den Fußkontakt mit dem Schutzleiter verbunden ist und somit die Tragschiene nicht nur mechanisch, sondern auch elektrisch als PE(SL)-Sammelschiene genutzt werden kann.

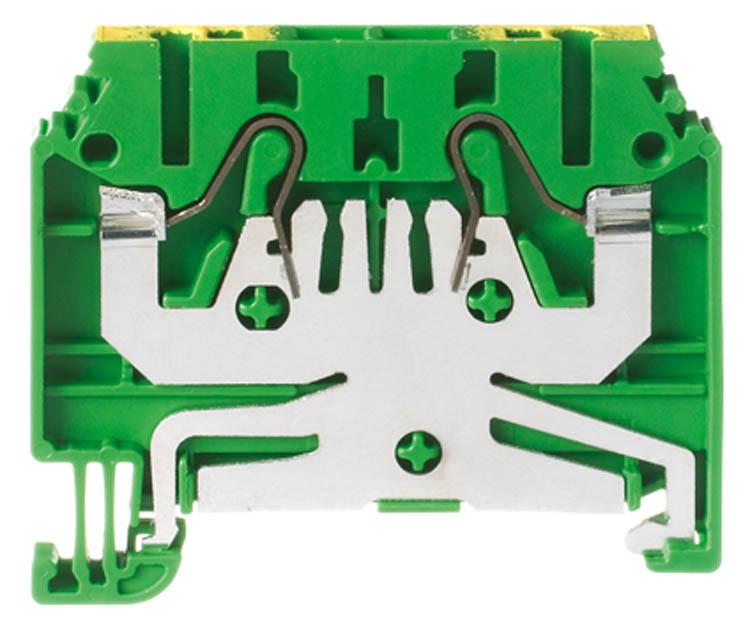

Schutzleiterklemmen mit Schenkelfedertechnik von PTR

Schenkelfedertechnik FR / FRSL

Mit Schenkelfederklemmen sparen Sie bis zu 80% der Verdrahtungszeit ein! Im Gegensatz zu den Schraub- und den Zugfederklemmen benötigen Sie hier keinerlei Werkzeuge zum Anschließen der Leiter: Massivleiter oder flexible Leiter mit Aderendhülse können direkt in die Klemmstelle eingeführt werden. Beim Einführen der Ader wird durch die Schenkelfeder automatisch der Kontakt zur Stromschiene hergestellt. Zum Lösen der Leiter oder zum Einbringen von flexiblen Leitern ohne Aderendhülse kann ein Schraubendreher verwendet werden. Diese Reihenklemmen sind ohne Einschränkungen in allen Feldern der Elektrotechnik einsetzbar.


Schutzleiterklemmen mit Zugfedertechnik von PTR

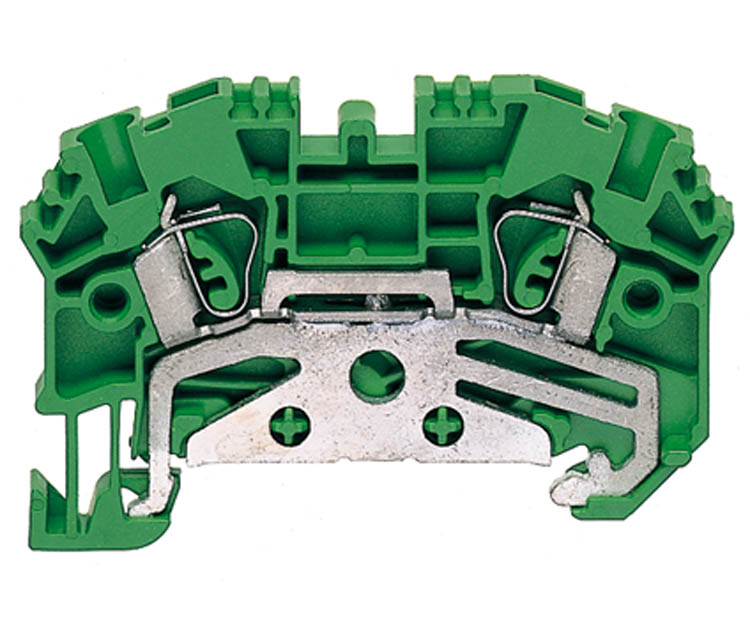

Zugfeder-Schutzleiterklemmen ZRSL

Die PTR Schutzleiterklemmenmit Zugfederanschluss ZRSL sind konturgleich zu den querschnittsgleichen Durchgangsklemmen der ZR-Reihe. Dadurch ist es möglich, die Schutzleiterklemmen unmittelbar neben den Durchgangsklemmen zu montieren.

Sie zeichnen sich u. a. aus durch:

  • geringe Übergangswiderstände
  • korrosionsfreie Kontaktstellen
  • grün/gelbe Kennzeichnung der Isoliergehäuse

Hierdurch erfüllen sie die strengen Anforderungen der IEC 947-7-2. Als Unterschied zu den Schutzleiterklemmen mit Schraubanschluss, ist die automatische Kontaktierung beim Aufrasten der Klemmen auf der Tragschiene hervorzuheben

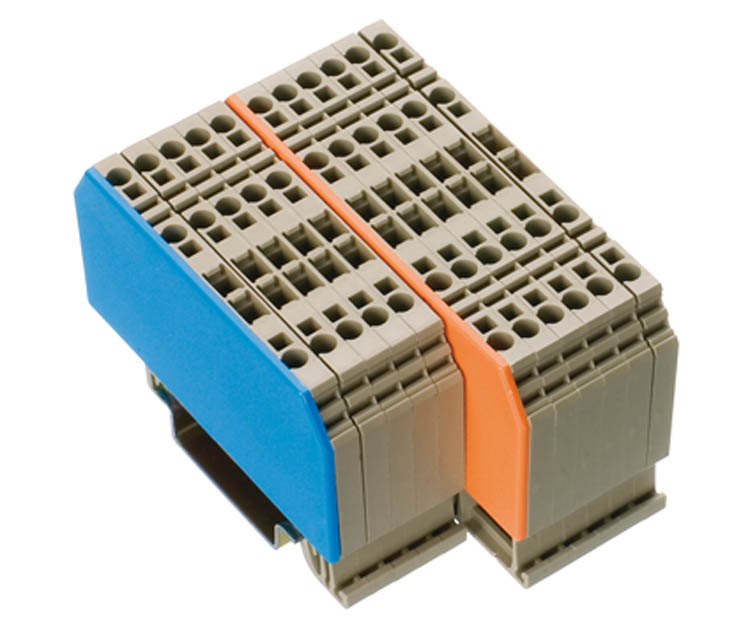

Zubehör von PTR

Das PTR Zubehörprogramm ist anwenderbezogen durchdacht und entwickelt worden. Eine Vielzahl technischer Applikationen lassen sich mit einem Minimalaufwand realisieren. Jedoch nicht immer findet sich das Passende im Zubehörprogramm: Sie benötigen anders bedruckte Bezeichnungsstreifen oder eine nicht im Katalog aufgeführte Sicherung? Sprechen Sie uns darauf an! Neben den hier aufgeführten PTR-Zubehörartikeln setzen wir auch Ihre individuellen Wünsche um.
  1. 24.02.2023 - Eine gute Verbindung: Die Leiterplattenklemmen von PTR

    Die Anwendungsbereiche der Leiterplattenklemmen und Leiterplattensteckverbinder von PTR HARTMANN sind überaus vielfältig. Von der Automatisierungstechnik, der Sicherheitstechnik und der Telekommunikation bis hin zur Gebäudeautomatisierung können die Produkte eingesetzt werden.

    Leiterplattenklemmen werden in zwei Gruppen unterteilt, in Schraubklemmen und in Federkraftklemmen und umfassen bei PTR HARTMANN metrische und zöllige Rastermaße von 2.5 mm bis zu 12.24 mm.

    Unterschiedliche Anschlussprinzipien – z. B. das für häufig zu lösende Verbindungen eingesetzte Liftprinzip bis hin zur zeitsparenden und innovativen Push-In-Technik – das VDE und cURus zertifizierte Produktportfolio umfasst alle Anforderungen.

    Sonderausführungen von Leiterplattenklemmen und Leiterplattensteckverbinder wie z. B. Sonderlängen bei Lötpins, verschiedene Farben, teilbestückte Leiterplattenklemmen, Beschriftung mit Tampon-, Tintenstrahldruck oder Laserbeschriftung gehören ebenso zum Lieferumfang wie die Lieferung von Leiterplattenklemmen und Stiftleisten in Blistergurten, Tubes oder auf Trays.

    Eine Übersicht der verfügbaren Serien sowie detaillierte technische Spezifikationen finden Sie in unserem Onlineshop.

  2. 26.11.2020 - Für Sicherheitsanwendungen: Die neue AK136-Serie von PTR

    Mit der Serie AK136 bietet die PTR HARTMANN GmbH einen Leiterplattensteckverbinder im Rastermaß 5.0 mm an, der von oben steckbar ist und sich dadurch besonders zum Einbau in Gehäusen eignet.

    Durch die Rastführung an der Unterseite kann die AK136 im Gehäuseboden befestigt werden, während die passende Stiftleiste STL136 auf der Leiterplatte im Gehäuseoberteil Platz findet. Dadurch kann in Sicherheitsanwendungen beim Öffnen des Gehäusedeckels die Stromversorgung des Gerätes unterbrochen werden.

    Die AK136 klemmt im Drahtschutzprinzip starre Leiter bis 2.5 mm² und feindrähtige Leiter mit oder ohne Aderendhülse bis 1.5 mm².  Die Stiftleiste STL136 ist in der Standardausführung (Wellenlöten), als Hochtemperaturvariante für THR Lösungen (als VPE und im Gurt) sowie als SMD-Variante, gegurtet, in unterschiedlichen Stiftlängen lieferbar.

    Diese und weitere Produkte aus dem Hause PTR HARTMANN GmbH finden Sie in unserem Onlineshop.

  3. 08.05.2020 - PTR Schnittstellenblöcke

    Gegenüber einem herkömmlichen Leiterplattensteckverbinder hat ein Schnittstellenblock als Verbindungselement den Vorteil eines flexibleren Einsatzes und seine Verwendungsmöglichkeiten sind vielfältig. Angefangen bei Board-to-Board Kontaktierungen, direkt auf der Leiterplatte, über Hand-Held-Devices, als Ladekontakt, bis hin zu Ladegeräten für hochwertige Laptops, Smartphones und e-Bikes und eine Vielzahl weiterer Applikationen - überall werden Battery Probes oder auch Spring Loaded Pogo Pins genannte Kontakte in der Übertragung von Batterie-Ladeströmen, aber auch bei der Übertragung von Signalen eingesetzt.

    Die Kontakte im Kunststoffblock eignen sich hervorragend zum Ausgleich von Höhenunterschieden und erlauben einen großen Toleranzbereich bei der Kontaktierung des Gegenkontaktes. Damit besitzen die Schnittstellenblöcke eine große Positionierungstoleranz und gleichen Einbautoleranzen zwischen den zu verbindenden Komponenten aus.

    Neben der SMD-Variante bietet PTR HARTMANN auch THR- und Lötvarianten an. Diese erlauben ein hohes Maß an individuellen Designs und Applikationen.

    Federkontakte und weitere Produkte aus dem Hause PTR Hartmann finden Sie in unserem Internetshop.
