Reed Relais

Reed Relais bestehen aus einer gewickelten Kupferspule mit einem Reed Schalter in der Mitte der Spule und eignen sich besonders zum Schalten von Kleinstsignalen für Anwendungen mit folgenden Anforderungen: Lange Lebensdauer, hohe Isolation, geringe Kapazität, sehr gute Hochspannungs- und HF-Eigenschaften.



Produkte:

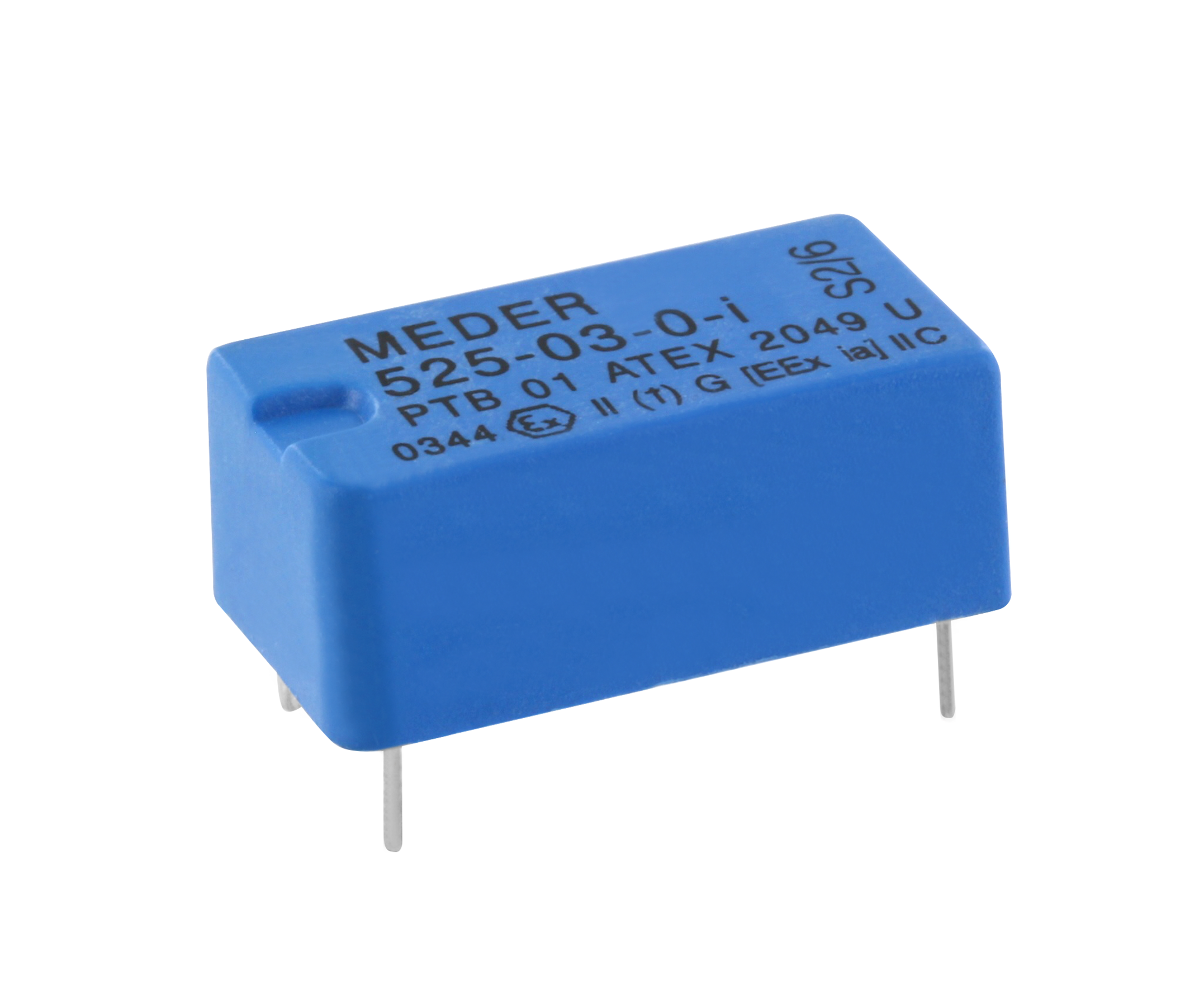

  • ATEX-Zertifizierte Relais
  • High Density Boards
  • Hochfrequenz Reed Relais
  • Hochspannungsrelais
  • Reed Relais 3-8 polig
  • Reed Realis mit hohem Isolationswiderstand
  • Reed Relais Module
  • SMD Reed Relais
  • Thermospannungsarme Reed Relais
  • THT Reed Relais

  1. 14.11.2023 - Kleiner und kompakter als je zuvor: Die SHV Reed Relais Serie von Standex Electronics

    Die SHV Reed Relais Serie ist eine verbesserte Version des SIL-HV Reed Relais, welche kleiner und kompakter ist. Ein interner, magnetischer Schutzschild sorgt für hohe Abschirmung bei dicht gepackten Matrixanordnungen.

    Mit einer hohen Durchbruchsspannung und einem Kontaktwiderstand von 70 mOhm eignet sich das neue SHV Relais ideal für Hochspannungsanwendungen im Bereich Test- und Messtechnik. Weitere Verbesserungen sind eine höhere Nennleistung von 100 W eine Schaltspannung von 1000 VDC, einen Schaltstrom von 1 A, sowie eine Isolations- und Durchbruchsspannung von bis zu 4 kVDC. Der Isolationswiderstand zwischen Spule und Kontakt beträgt 10 TOhm, außerdem gibt es eine optionale Schutzdiode.

    Durch das Umspritzen ist das Relais, insbesondere gegen Feuchtigkeit, deutlich widerstandsfähiger für den Verarbeitungsprozess als auch für die alltägliche Anwendung geworden. Bei der Verwendung von umweltfreundlichen Reinigungsmitteln nach dem Lötprozess ist eine verbesserte Widerstandsfähigkeit besonders wichtig.

    Die neuen SHV-Relais sind RoHS-konform und derzeit im Prozess der UL Zertifizierung.

    Weitere Informationen erhalten Sie in unserem Onlineshop.

  2. 17.10.2022 - Kompakte Bauform: Die DIP und SIL Reed Relais von Standex Electronics

    Mit den Serien DIP und SIL bietet Standex Electronics eine Reihe von kompakten Reed Relais für unterschiedlichste Einsatzzwecke an, die sowohl in der universellen Verwendung in alternativen Energien, medizinischen Geräten, der Telekommunikation oder in der Test- und Messtechnik bestens geeignet sind.

    Verschiedene Kontaktformen wie 1A/Schließer (SPST-N.O.), 1B/Öffner (SPST-N.C.), 1C/Wechsler (SPDT) oder 2A/Schließer (DPST-N.O.) bieten für jeden Anwendungszweck die passende Funktion. Mit einer Nennleistung von max. 50 W und verfügbaren Spulenspannungen von 3, 5, 12, 15 oder 24 Volt sind ausreichend Reserven sowie weitreichende Möglichkeiten für das Schaltungslayout vorhanden.

    Die SIL Serie reduziert dabei den benötigten Platzbedarf um noch einmal 50%. Diese Serie ist ebenso als HF Version verfügbar und ermöglicht damit den störungsfreien Betrieb in der Messgeräteprüfung mit Schaltsignalen bis 1,5GHz.

    Eine UL-Zertifizierung für beide Serien ist bei Standex Electronics selbstverständlich und macht damit den Einsatz im internationalen Geschäft möglich.

    In unserem Onlineshop finden Sie eine Übersicht der verfügbaren Varianten, weitere technische Informationen sowie Datenblätter.
