Hersteller: Telegärtner

DataVoice Industrie
Zuverlässige Steckverbinder fürs Industrial Ethernet

Ob in der Fabrik- oder in der Maschinen- und Anlagenverkabelung: Die Telegärtner Industrie-Steckverbinder der Variante 1, Variante 4 und Variante 5 bieten normgerechte Lösungen, die flexibel miteinander kombinierbar sind – ohne störende Anpassungen. Denn die frei wählbaren Einsätze lassen sich problemlos in alle IP67-Schutzgehäuse einsetzen. Für moderne, gigabitschnelle Hallen-, Maschinen- und Anlagennetzwerke gibt es nichts, das einfacher und zuverlässiger zugleich ist.

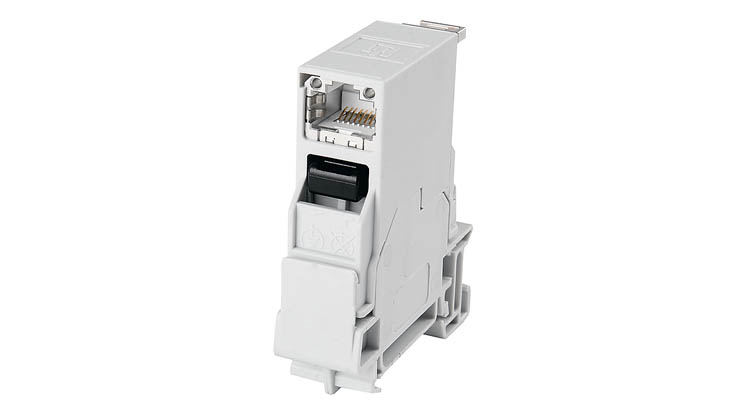

Komponenten für den Schaltschrank / STX Tragschienen-Verbinder von Telegärtner

Die STX Tragschienen-Verbinder mit STEADYTEC®-Technologie sind mit einer großen Auswahl von Einsätzen (RJ45, USB, LWL-Kupplungen) erhältlich. Mit Hilfe der frei wählbaren Einsätze, die sich problemlos in die Verbinder-Gehäuse einsetzen lassen, entsteht eine hohe Flexibilität sowohl in der Artikelauswahl als auch in den Anwendungsgebieten.

Die Ausführungen für die vollgeschirmten RJ45 Module Cat.6A und RJ45 Kupplungen Cat.6 Class EA verfügen über eine im laufenden Betrieb schaltbare Potenzialverbindung. Das ermöglicht eine einfache Fehleranalyse im Erdungskonzept sowie eine Trennung der Potenziale von Netzwerk und Schaltschrank.

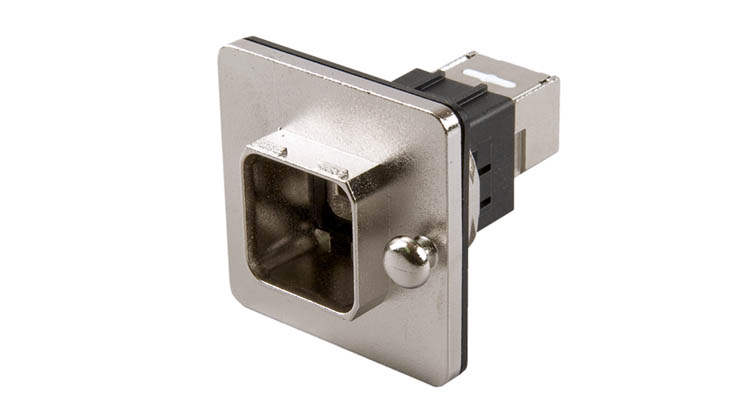

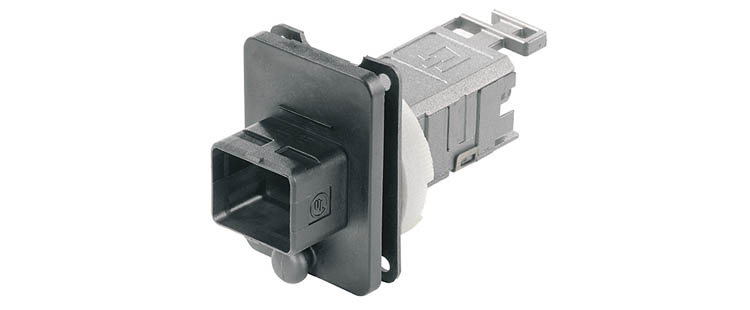

Komponenten für die Feldverkabelung von Telegärtner / Variante 1

Steckverbinder für moderne Industrieanwendungen erfordern Konzepte, die Abläufe vereinfachen und der beschleunigten Datenübertragung gerecht werden. Für die anwendungsneutrale Verkabelung von Automatisierungsmaschinen (Automation Island) gemäß IEC 61918 und Feldbusinstallationen gemäß IEC 61784-5 empfiehlt Ihnen Telegärtner die Steckverbinder der Variante 1.

Diese sind in einer robusten Metallausführung oder in einer Kunststoffausführung erhältlich. Der Steckverbinder der Variante 1 (Ethernet/IP) ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten sowie im ungesteckten Zustand mit der hierfür ebenfalls passenden Schutzkappe. Darüberhinaus bietet Telegärtner durch das modulare Prinzip ein breites Sortiment, das bei allen Steckverbindern mit STEADYTEC®-Technologie zum Einsatz kommt. Profitieren Sie von der maximalen Flexibiltät und wählen Sie einfach den benötigten Einsatz aus. Die RJ45 Stecker und Flanscheinsätze zeichnen sich durch hohe Leistungsreserven aus und bieten Class EA Übertragungseigenschaften gemäß ISO/IEC 11801. Die LWL-Steckersätze und Flanscheinsätze sind sowohl für GOF als auch POF-Fasern erhältlich und bieten Ihnen für jede Anwendung die passende Lösung.

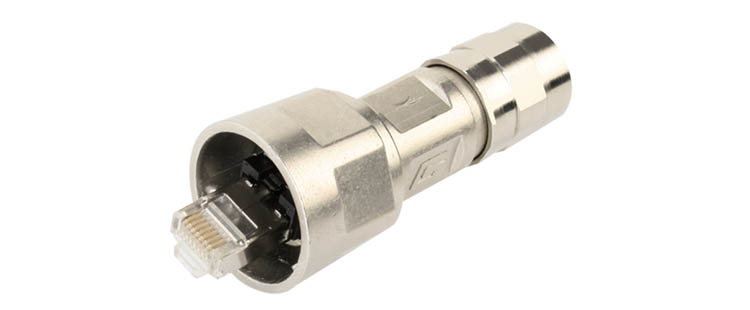

Komponenten für die Feldverkabelung von Telegärtner / Variante 4

Die Norm zur anwendungsneutralen Verkabelung von Industriegebäuden ISO/IEC 24702 bzw. EN 50173-1 und EN 50173-3 sieht den Steckverbinder der Variante 4 (Ethernet TCP/IP) vor.

Dieser äußerst platzsparende Stecker bietet Ihnen auf gleicher Baugröße wie ein M12-Stecker eine 10 Gigabit-Ethernet Installationstrecke bis zur Maschine. Der Steckverbinder der Variante 4 ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten sowie im ungesteckten Zustand mit der hierfür ebenfalls erhältlichen Schutzkappe.

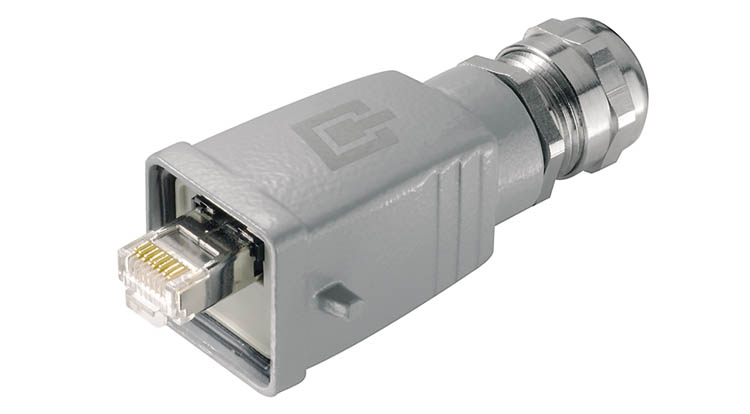

Komponenten für die Feldverkabelung von Telegärtner / Variante 5

Die aus der Bahnindustrie, Windenergie und Maschinenbau bekannten schweren Steckverbinder der Variante 5 (Heavy Duty Connector) bieten eine sichere und einfache Montage mittels Bügelverschluss. Der Steckverbinder der Variante 5 ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten sowie im ungesteckten Zustand mit der hierfür ebenfalls erhältlichen Schutzkappe.

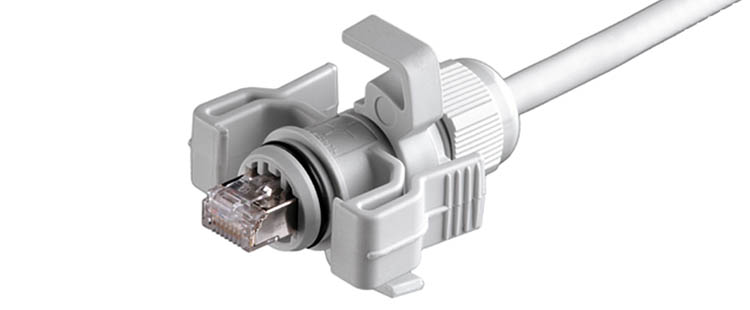

Komponenten für die Feldverkabelung von Telegärtner / Variante 6

Steckverbinder für moderne Industrieanwendungen erfordern Konzepte, die Abläufe vereinfachen und höhere Datenübertragungsraten ermöglichen. Für die Verkabelung von Automatisierungsanlagen (Automation Island) gemäß IEC 61918 und Feldbusinstallationen gemäß IEC 61784-5 empfiehlt Ihnen Telegärtner die Steckverbinder der Variante 6.
Diese sind in einer robusten Kunststoffausführung erhältlich. Der Steckverbinder der Variante 6 (Interbus RTE) ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten Zustand. Die Verriegelungshaken am Grundgehäuse des Steckers ermöglichen ein leichtes, werkzeugloses Öffnen sowie eine sichere Verriegelung. Die RJ45 Stecker und Flanscheinsätze zeichnen sich durch hohe Leistungsreserven aus und bieten Class EA Übertragungseigenschaften gemäß ISO/IEC 11801.

Komponenten für die Feldverkabelung von Telegärtner / Variante 14

Für die Installation von Datennetzwerken gemäß IEC 61918 und IEC 61784-5 sowie PROFINET Systembeschreibung bietet Telegärtner für raue Umgebungsbedingungen den Push-Pull Steckverbinder der Variante 14 gemäß IEC 61076-3-117. Er ist konform zu den Vorgaben der Automatisierungs-Initiative Deutscher Automobilhersteller AIDA und für Schutzklasse IP67 Ausgelegt.

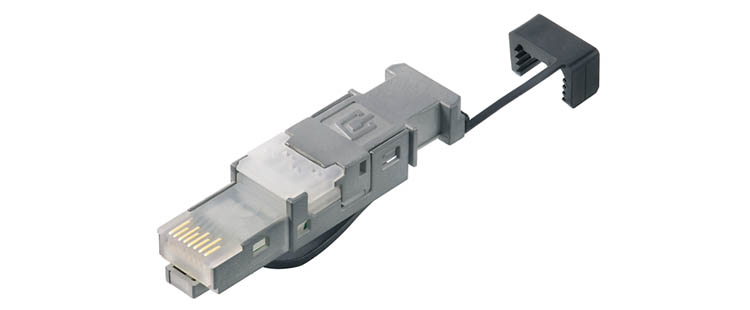

Komponenten für die Feldverkabelung von Telegärtner / RJ45 Steckverbinder IP20

Die Stecker nach Bauform RJ45 gemäß ISO/IEC 60603-7-5 sind in zwei Ausführungen erhältlich. der 8-polige Cat.6 Stecker für Kabel mit Litzenleiter von AWG22-26 bzw. Massivdrähte AWG22-26 kann im Feld ohne Werkzeuge an Installationskabel oder Patchkabel mit einem Kabeldurchmesser bis 8,5 mm konfektioniert werden. Er ist mit einer Farbkodierung für EIA/TIA A/B und Profinet versehen und bietet 360° Schirmkontaktierung. Das robuste, klein bauende Zinkdruckgussgehäuse kann zur Kennzeichnung zusätzlich mit farbigen Kodierringen versehen werden.
Weiterhin ist der 8-polige Cat.6 Stecker für Kabel mit Litzenleiter von AWG24-27 bzw. Massivdrähte AWG24-27 im Programm. Er wird mit der Crimpzange konfektioniert und bietet ebenso eine Schirmkontaktierung und eine einfache Montage mittels Vorsortiereinsatz. Die Zugentlastung wirkt dabei auf den Kabelmantel, somit ist eine Quetschung der Andern ausgeschlossen. Zusätzlich sind nachrüstbare, 2-teilige Knickschutztüllen in unterschiedlichen Farben erhältlich. Crimpzangen für den professionellen Einsatz runden das Angebot ab. Die Multiportfähigkeit zum Anschluss der konfektionierten Kabel in Patchfeldern, Switchen, etc. ist bei beiden Steckern in vollem Umfang gegeben.
