Hersteller: Telegärtner

DataVoice Office
Alles für die strukturierte Gebäudeverkabelung

Telegärtner bietet ein umfangreiches Programm an hochwertigen Anschlusskomponenten für die Daten- und Fernmeldetechnik. Neben leistungsstarken aktiven und passiven Bauteilen zur Übertragung über Kupferkabel erhalten Sie bei uns auch Anschluss- und Verteilerkomponenten für Lichtwellenleitertechnik. Komplettiert wird das Ganze durch unsere Kabelkonfektionierung – für eine lückenlose, strukturierte Gebäudeverkabelung.

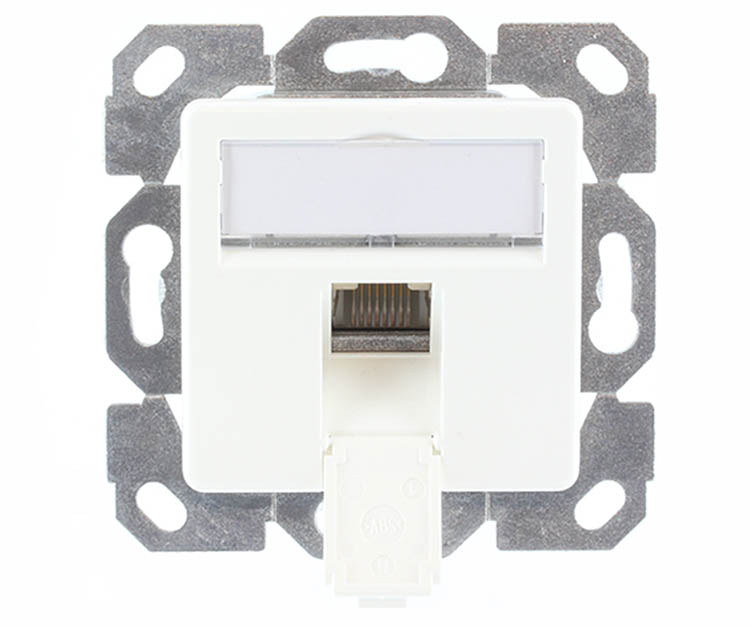

RJ45 Anschlussdosen AMJ45 Cat.5e, Cat.6 / Class E und Cat.6A von Telegärtner

• Übertragungstechnische Eigenschaften: Cat.6A nach ISO/IEC 11801; EN 50173-1
• voll geschirmt
• 360° Schirmkontaktierung und Kabelzugentlastung über zwei (eine bei Cat.5e) getrennte Schraubklemmen für den Kabelaußenmantel und Schirm
• Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten; dadurch geringere Lagervielfalt
• Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung
• Bauform mit niedriger Einbautiefe; problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers
• Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken; gemäß DIN 46342-1; 6,3 mm
• Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller
• Kontrollierte Adernvorsortierung garantiert Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften
• Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld
• Staubschutzklappen
• Vertikale Befestigungsspur des Vierlochtragerings abtrennbar (z. B. für die Bodentankmontage)
• Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den MJ-Buchsen verwendet werden

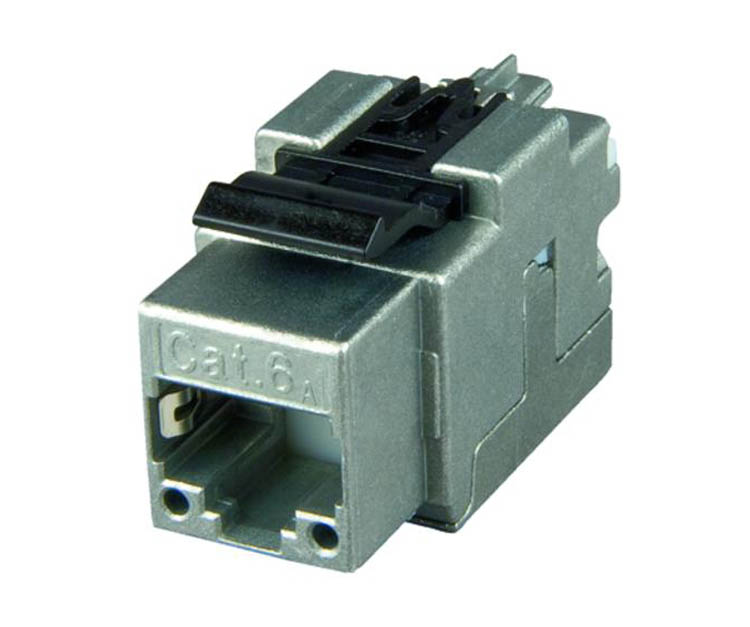

RJ45 Modulsystem AMJ von Telegärtner

• Cat.6A gemäß IEC 60603-7-51
• Linkzertifizierung: Klasse EA gemäß ISO/IEC 11801
• Cat.6A zertifiziert und überwacht von unabhängigem Prüflabor nach ISO/IEC 11801
• 10 Gigabit-Ethernet-konform (IEEE 802.3an)
• Vollautomatisch produzierter real Cat.6A RJ45- Kern für gleichbleibend hohen Qualitätsstandard
• Kontakt-Überbiegeschutz:  ≥  750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern
• geeignet für POE+ (Power over Ethernet)
• Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm
• Optisch überwachte Prüfung der RJ45-Kontakthöhen
• Made in Germany

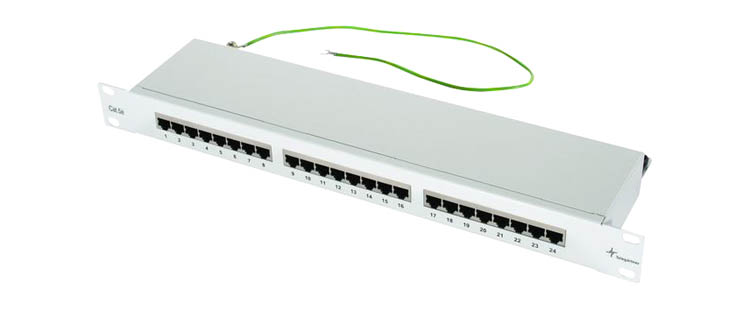

RJ45 Patchpanels von Telegärtner

• 19“/10“ Einschubgehäuse 1 HE mit 12, 16 oder 24 RJ45 - Anschlussbuchsen auf einer gemeinsamen Leiterplatte
• Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)
• Leiterplatte horizontal
• Erdung über ein beiliegendes Masseanschlusskabel (geschirmte Ausführung)
• Anschluss der Adern über LSA-Plus-Schneidklemmen mit farbiger Kennzeichnung gemäß EIA/TIA 568 A und B
• 360° Schirmkontaktierung durch Klemmschellen direkt auf der Leiterplatte, ohne zusätzliches Verdrillen des Abschirmgeflechts (geschirmte Ausführung)
• Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm
• Ausreichender Abstand zwischen Anschlussklemme und Schirmkontaktstelle auf der Leiterplatte, reduziert die Möglichkeit eines Kurzschlusses zwischen Schirmgeflecht und Anschlussdrähten
• Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge
• Frontplatte bedruckt mit Nummern der Anschlussbuchsen
• Gehäuse aus Stahlblech, lichtgrau (RAL 7035) oder schwarzpulverbeschichtet, Abschirmhaube aus rostfreiem Stahl
• Cat.6A-, Class EA 500 & Cat.6A-Ausführungen mit Kontaktüberbiegeschutz: >750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern

RJ45 Mini-Verteiler von Telegärtner

Netzwerke mit einer geringen Anzahl von Teilnehmern erfordern einfache und kostengünstige Verteileinrichtungen ohne 19“ Schränke und separate EDV-Räume. Für diesen Zweck wurden verschiedene Verteiler entwickelt, die als Rangierverteiler oder als Anschlusseinheit für Teilnehmergruppen am Arbeitsplatz geeignet sind. Bis zu 12 Teilnehmer können über geschirmte oder ungeschirmte Installationskabel angeschlossen werden. Die Kabel können von hinten oder von unten in das Gehäuse eingeführt werden; der Verteiler kann dazu an der Wand, auf dem Kanal befestigt oder einfach auf den Tisch gestellt werden. Eine 3 HE-Einschubausführung für 19“-Schränke ist ebenfalls lieferbar.

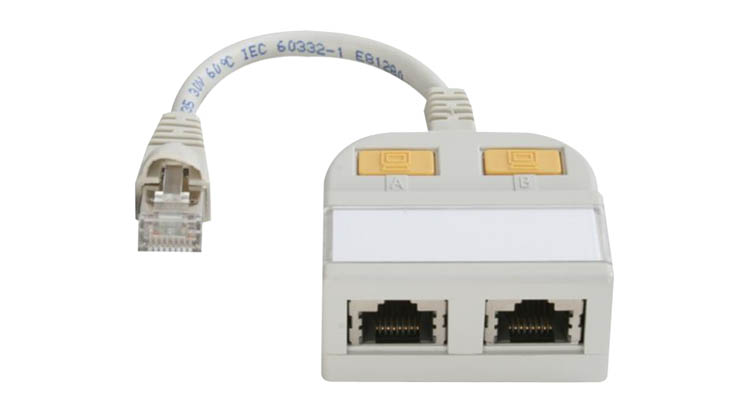

RJ45 T-Adapter von Telegärtner

Sind in einem Datennetz alle verfügbaren Anschlüsse belegt, treten Probleme spätestens dann auf, wenn neue Teilnehmer hinzukommen. Eine Lösung wäre hier die Verlegung zusätzlicher Kabel, die Installation weiterer Verteilfelder und Dosen. Doch dies ist wegen der meist schlechten Zugänglichkeit zu den Installationskanälen sehr aufwändig. Die Modular T-Adapter ermöglichen ohne Eingriff in die bestehenden Netzstrukturen eine Verdoppelung der Anschlüsse durch Kabelsharing.

RJ45 Modular-Stecker von Telegärtner

Für die Konfektionierung von RJ45 Patchkabeln bietet Telegärtner RJ45 Stecker für die Montage sowohl ohne Spezialwerkzeuge als auch mit Crimpwerkzeug. Die Stecker nach Bauform RJ45 gemäß IEC 60603-7 sind in unterschiedlichen Ausführungen erhältlich. Der 8-polige Cat.6A Stecker MFP8 für Kabel mit Litzenleiter und Massivdraht kann im Feld ohne Werkzeuge an Installationskabel oder Patchkabel mit einem Kabeldurchmesser bis 9,0 mm konfektioniert werden. Er ist mit verschiedenen Farbkodierungen für T568A/B und PROFINET erhältlich und bietet eine 360º Schirmkontaktierung. Die ungeschirmte Version für UFP8 Kabel mit Litzenleiter und Massivdraht kann im Feld ohne Werkzeuge an Installationskabel oder Patchkabel mit einem Kabeldurchmesser bis 8,5 mm konfektioniert werden. Weiterhin ist der 8-polige Cat.6A Stecker für Kabel mit Litzenleiter von AWG27/7-24/7 bzw. Massivdrähte AWG27/1-24/1, der mittels Crimpzange konfektioniert wird, im Programm. Er bietet ebenso eine Schirmkontaktierung und eine einfache Montage mittels Vorsortiereinsatz. Die Zugentlastung wirkt dabei auf den Kabelmantel, somit ist eine Quetschung der Adern ausgeschlossen. Zusätzlich sind 1- und 2-teilige Knickschutztüllen in unterschiedlichen Farben erhältlich. Passende Crimpzangen für bis zu 1000 Crimpungen bzw. für den professionellen Einsatz mit bis zu 10.000 Crimpungen runden das Angebot ab. Die Multiportfähigkeit zum Anschluss der konfektionierten Kabel in Patchfeldern, Switchen, etc. ist bei allen Steckern in vollem Umfang gegeben.

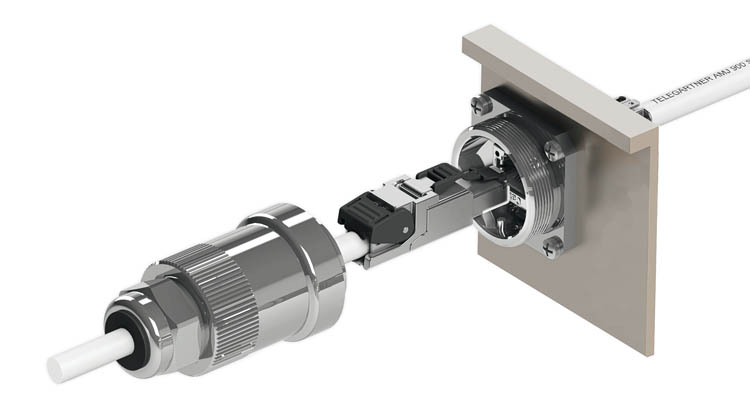

TOC Outdoor Steckverbinder von Telegärtner

TOC steht für Telecommuncations Outdoor Connectors und schützt Ihre Steckverbindung zuverlässig auch bei rauesten Anwendungen.

Dank der einfachen Montage sind diese Anschlusskomponenten vom Verkabelungs-Profi flexibel in jede Netzwerkanbindung zu integrieren. Sie können vor Ort ohne Spezialwerkzeuge an Massiv- und Litzenleiterkabel bis 9,5 mm angeschlossen werden.

Einsatzgebiete

• Telekommunikation
• Sicherheitsanwendungen
• Automatisierung
• Militär-, Offshore- oder Bergbau-Bereich

• geeignet für 10 Gb Ethernet gemäß IEE 802.3 an überträgt Ihre Daten in Höchstgeschwindigkeit
• geeignet für POE+ gemäß IEE 802.3 at versorgt Ihre Geräte auch mit Strom
• 360° Schirmung rundum gegen störende Strahlen geschützt
• Temperaturbereich -40°C bis + 85°C* sichere Funktion in allen Jahreszeiten
• Schutzklasse IP68 nach IEC 60529 staub- und wasserdicht
• Schutzkappen unverlierbar in Schutzklasse IP68

*Temperaturverhalten abhängig von der Wahl der Kabel und Aderkonstruktion
Steckerset IP68 mit RJ45 MFP8 T568B Cat.6A nach IEC 606037-51 (500 MHz), UL listed (E244889)

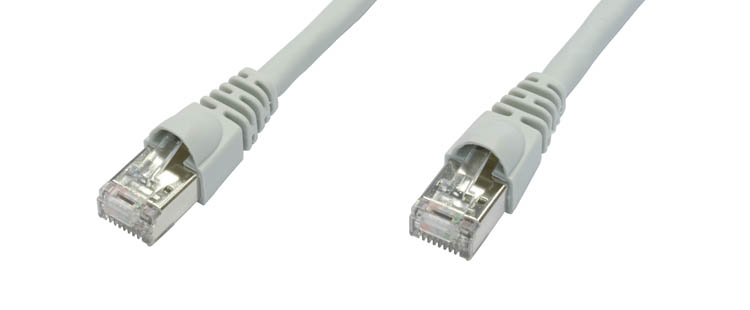

Patchkabel von Telegärtner

Patchkabel werden in vielen Installationen vernachlässigt – mit schwerwiegenden Folgen, denn die leistungsfähigste Infrastruktur bleibt weit hinter ihren Möglichkeiten zurück, wenn qualitativ minderwertige Patchkabel die Qualität der Gesamt-Übertragungsstrecke mindern. Doch woran er- kennt man, ob man ein hochwertiges Patchkabel vor sich hat? Cat.6A-Komponenten werden seit geraumer Zeit im Labor nach der Re-embedded-Messmethode gemessen, nur Patchkabel nicht – die physikalischen Gegebenheiten machten das Messen schwierig. Wieder einmal war Telegärtner führend: Als erstes Messlabor war das Telegärtner-Labor in der Lage, Cat. 6A-Patchkabel zu messen. Möglich wurde dies durch einen selbst entwickelten Messadapter.Der Messaufbau ist dabei anspruchsvoller und genauer, als die internationalen Normen für Messtechnik vorschreiben. Dabei verwendet Telegärtner das Real-Time/Re-embedded-Messverfahren, bei dem alle vier Paare gleichzeitig mit einem 8-Port-Netzwerkanalysator gemessen werden. Der anspruchsvolle Aufbau ohne Messübertrager (Baluns) liefert genauere Messergebnisse und ist richtungsweisend für die Überprüfung qualitativ hochwertiger Patchkabel. Damit ist sichergestellt, dass die Übertragungsstrecke die volle Datenrate übertragen kann.
